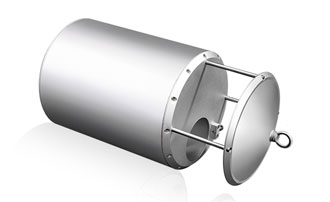

X4 Pijpleiding Sonar Rioolinspectieapparatuur/-systeem wordt voornamelijk gebruikt voor de detectie van watervoerende leidingen (vol water of boven 2/3 van het waterpeil), inspectieputten of ondergrondse holtes. Het analyseert en extraheert automatisch de contour van de binnenwand, stelt een driedimensionaal model vast en voert de kwantitatieve analyze uit.
Grootte: totale lengte: 485mm, diameter: 70mm;
Materiaal: omhulsel van aluminiumlegering;
Waterdicht: IP68;
Bedrijfstemperatuur: 0 ~ 40 ℃;
Opslagtemperatuur: -20 ~ 70 ℃;
Gewicht in lucht: 2,7 kg;
Akoestische frequentie: 1MHz;
Balkbreedte: 1,1 deg (-3db), conische straal;
Bereikresolutie (0,125 m bereik): 0,5mm;
Maximale toepasselijke pijpdiameter: 6000mm;
Het overbrengen van pulsbreedte: 4 ~ 20us;
Het ontvangen van bandbreedte: 500KHz;
Voeding: 48V dc;
Kabellengte: 150m (aanpasbaar)
Motoraangedreven
2-pins kabel, tekening anti-Kevlar 300 kg, geïmporteerde polyurethaan schede, kabeldiameter <6mm, waterdicht, slijtage, zuur, corrosie.
Kabel automatisch of handmatig intrekken
Nauwkeurige kabelteller, afwijking binnen 1mm
Compatibel met Easy-Sight X5-H serie crawlers en X4 sonar inspectiesysteem
Beschermingsklasse: IP63
Afmeting (LxWxH): 570x395x475mm
Gewicht: ongeveer 45 kg (met 150m kabel)

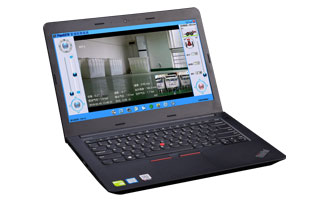

Regelmatige computer of tablet kan worden gebruikt bij de hoofdcontroller met ingebouwde inspectiecollectiesoftware. Zowel de hoofdcontroller als de joystick kunnen de crawler naar voren, achteren en draaien, draaiende camera, licht en ga zo maar door. Uitgerust met PipeSonar pijpleiding sonar imaging analyze rapport software, geïnstalleerd op de computer, en verbonden met de kabel lade via WIFI lijn, gebruikt voor real-time weergave en verzameling van inspectiebeelden tijdens het inspectieproces, en kan contourextractie, interpretatieanalyse, driedimensionale reconstructie en rapportuitvoer uitvoeren.
La lentille du système QV est utilisée par l'endoscope du tuyau pour atteindre des endroits difficiles à atteindre avec le corps humain, tels que les tuyaux industriels, les réseaux d'égouts municipaux et la découverte archéologique souterraine. L'endoscope à tuyaux est une excellente alternative pour les gestionnaires qui ne veulent pas perdre de temps à deviner quelles parties du tuyau sont cassées, mais comment choisir le bon? Les caractéristiques suivantes des composants peuvent être considérées.
La longueur de la région d'examen qui peut être atteinte est limitée par le tube d'insertion de la sonde; normalement, les longueurs disponibles dans le commerce vont de 20m à 120m. Si le site est trop long, une sonde sur mesure avec la longueur appropriée sera nécessaire, ainsi qu'une bobine de câble mobile avec l'adaptateur approprié pour la mobilité. En termes de matériau, le PVC général a été en mesure de répondre à la plupart des environnements de travail, bien qu'il produise également une usure, pas beaucoup de réactivité, mais face à des environnements de travail spéciaux (tels que l'acide fort et l'alcali, le feu et l'humidité, etc.), Le choix du tube insert tissé en fibre résistant au feu imperméable est meilleur, offrant une meilleure protection.
Étant donné que les principales régions de détection de l'endoscope du tuyau sont difficiles à atteindre, la plupart d'entre elles sont extrêmement faiblement éclairées, nécessitant l'emploi d'un objectif rotatif et réglable ainsi que d'un système d'éclairage auxiliaire ED pour garantir que les images endoscopiques sont capturées clairement et brillamment. Les spécifications pour les matériaux ne sont pas strictes; juste un certain niveau de résistance à l'eau et à l'usure est nécessaire; l'acier inoxydable est préféré.
L'affichage doit être aussi grand que possible, en tenant compte de la mobilité et de la clarté des images d'inspection lumineuses; la vidéo au format JPEG ou MPEG est préférée pour la collecte et le stockage d'images, ainsi que l'archivage ultérieur et la production de rapports. De plus, s'il est économiquement réalisable, l'endoscope du tuyau peut être équipé de capacités supplémentaires telles qu'un clavier d'entrée facultatif pour saisir les données d'inspection pertinentes en temps réel tout au long du processus d'inspection.
Les endoscopes des tuyaux sont tous destinés à vérifier des emplacements particuliers et à atteindre l'objectif principal de voir les défauts et les problèmes dans le tuyau afin que des plans d'entretien et de réparation appropriés puissent être mis en œuvre. Mais, parce que les demandes de chacun sont différentes, nous devons considérer ce que nous voulons avant d'en acheter un. À quoi cela sera-t-il destiné? Est-il nécessaire d'avoir une résistance chimique, à l'eau ou au feu? Y a-t-il un besoin de luminosité, ou y a-t-il un besoin de longueur? Cela nous permettra de sélectionner la meilleure option pour nous.
Sonar-inspectie systems voor rioolbuizen bendering voordelen voor het beoordelen van de toe stand van onder grondse riool infrastructuur.
Niet-destructieve tests: Sonar dans spectie est en méthode d'essai niet-destructieve, wat betekent dat er geen fysieke tot het rioolsystemeem de inva procédures de tamis nodig est. Dit helpt bij het minimaliseren van verstoring van het rioolnetwerk en diminue de behoefte aan uitgebreide uitg ravingen.
Uitgebreide beeldvorming: sonar technologie kan een uitgebreide beeldvorming bieden van de interne structuur van rioolbuizen. Het genereert gedetailleerde visual isaties van het interieur van de buis, waardoor inspecteurs scheuren, cor rosie, blokkades, mot lindringers en d'autres problèmes peuvent identifier.
Nauwkeurige Mapping: Sonar systems kunnen nauwkeurige kaarten van rioolstelsels maken, inclusief buisvormen, maten en lengtes. Deze informatie is cruciaal voor het plannen van onderhoud, repaies en mises à niveau.
Bediening op afstand: Sonar dans specties kunnen vaak op afstand a été uitgevoerd, waardoor het nodig est dat personne anguille fysiek dans gevaarlijke de moeilijk eukbare omge vingen terecht komt. Dit verbert de veilig heid en diminued de potentiële gezondheidsrisico's voor werknemers.
Gegevens en temps réel: veelsonarrioolispectie systems bieden analyse gegevens en temps réel. Hierdoor kunnen inspecteurs onmid delli jke beslis singen nemen op base van de informatie die ze ontvangen, wat vooral waardevol est voor het aanpakken van urgent problemen.
Het gebruik van sonar technologie voor inspectie van onder water pijplei dingen biedt een ongeëvenaarde precisie en efficiëntie, waardoor het een onmisbaar hulpmiddel is om de integriteit van onder gedpelde infrastructuur te behouden. Het geavance erde X4 sonar pijpin spectiegeem van Easy-Sight maakt gebruik van hoog frequente geluidsgolven om gedetail leerde beelden van onder water pijplei dingen te maken, waardoor anomalie geën zoals meunteinder en en corroksie en blokigades Deze niet-inva tamis méthode zbest niet alleen voor de veilig heid en levensduur van de pijplei dingen, Maar minimalement iseert ook milieu versioning en opération ele temps d'arrêt. Porte de geavance erde sonar pijpin spectieoplos sing van Easy-Sight toe pass, kunnen industrieën uitgebreide en bettor uuwbar beoordelingen van onder water pijplei dingen realiseren. wardoor hun activa en het omligendeeco
